IT8100A/E系列是新一代圖形化可編程電子負載，結合觸摸屏與圖形化界面，提升參數設定與波形編輯的便捷性。在僅3U空間內實現最高7.2kW功率密度（150V機型），支持光纖主從并機，輕松擴展功率范圍。提供60V、150V、600V、1200V三種電壓規格，功率范圍覆蓋2kW至86.4kW，具備高速電流爬升能力與多種工作模式，如動態模式、自動測試、基礎與進階帶載模式，廣泛適用于電源模塊、AI服務器電源、燃料電池、充電樁、功率電子及工業電機等測試場景，為研發與產線測試提供強大支持。

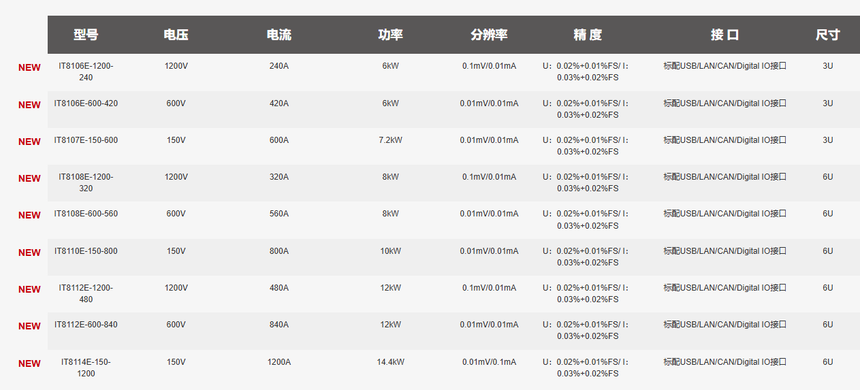

產品具體型號

產品特點

♦ 觸摸大屏設計，支持多種顯示模式 Meter/Scope/Datalogger

♦ 電壓范圍覆蓋：60V、150V、600V、1200V

♦ 高功率密度設計：3U機型最高 7.2kW（150V）或 6kW（600V & 1200V）

♦ 單機最大功率可達：86.4kW（150V）、72kW（600V & 1200V）

♦ 光纖并機技術，輕松擴展功率范圍

♦ 三段電壓電流分檔，支持從毫安到千安級全范圍精密帶載

♦ 高速動態電流爬升速率：單機可達 150A/μs

♦ 優異低電壓操作性能：0.5V@600A

♦ 支持 500kHz高速電壓/電流采樣率

♦ 1.5倍短時過載能力、4倍瞬時過載能力*

♦ 支持基礎帶載模式：CC、CV、CP、CR、CE、CC Pulse*、Table*、CC Sine*

♦ 支持復合帶載模式：CC+CV、CC+CR、CV+CR、CP+CV、CR+CP 等組合

♦ 支持 LIST / OCP / OPP / 電池放電 / 短路模式

♦ 內置EIS電化學阻抗譜分析功能*

♦ 自定義波形編輯，模擬復雜負載變化

♦ 標配通信接口：USB、LAN、CAN

 * IT8100A系列 Only

產品功能與優勢

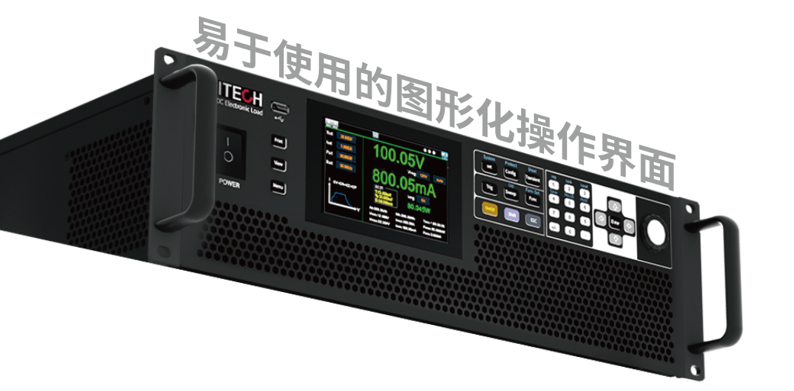

圖形化的觸摸屏設計

IT8100A/E系列高速大功率直流電子負載提供了廣泛的操作方式以及功能,可以讓用戶直接通過5寸觸摸屏、鍵盤和旋鈕來進行方便快捷的操作。簡潔直觀的UI界面,可以直接顯示各項參數的設定和量測，并提供輸出波形預覽等。中英文雙語界面,人性化的設置可以滿足測試中多種量測需求。

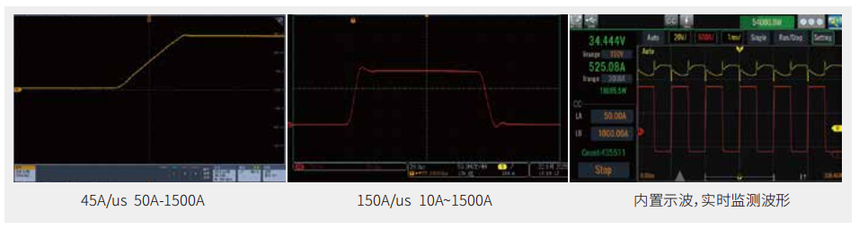

高速動態負載

在人工智能（AI）技術的快速發展中，AI服務器負載變化頻繁且劇烈，對服務器電源系統的瞬態響應提出了更高要求。這也意味著，負載測試需要能夠精確仿真這些高頻的動態負載變化。IT8100A/E系列提供高達50KHz的動態負載功能，包括動態電流負載（CCD）、動態電阻負載（CRD）等，單機電流變化斜率最高可達150A/us，滿足開關電源的高速瞬態響應測試需求。

波形自定義

IT8100A/E系列高速大功率直流電子負載提供用戶自定義電流波形設置功能，用戶可將擷取到的真實電流波形數據或自行編輯的電流波形，通過前面板U盤導入設備進行還原仿真。波形自定義功能能為用戶省下DAQ卡或波形發生器的費用。

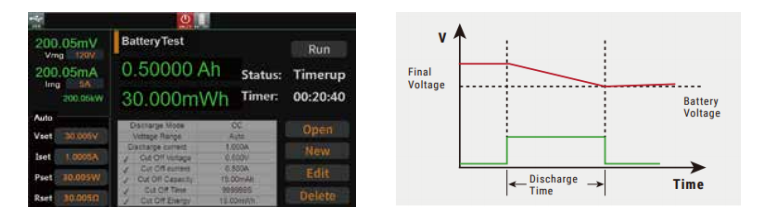

電池放電模式

IT8100A/E系列高速大功率直流電子負載具有電池放電功能，可使用恒流、 恒電阻或恒功率模式下進行放電測試�？勺孕性O(shè)置放電截 止條件：關斷電壓、關斷容量及放電時間，三者中任一種條 件滿足，放電停止。測試過程中可觀測電池的電壓、時間和 已放電容量。

選件&配件

• 暫無記錄
