IT8300系列能量回饋式直流電子負載(已停產）

商品說明

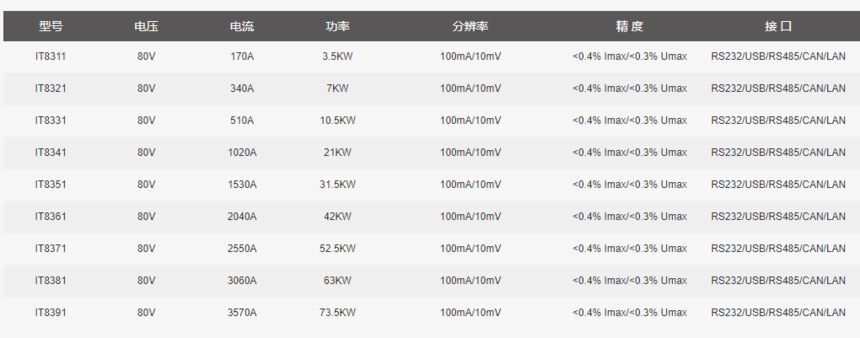

商品參數

IT8300系列能量回饋式直流電子負載既能模擬各種負載特性，又能將電能回饋電網，不但節省了用電和散熱成本，同時也符合節能環保的需求。3U體積內可提供高達10.5kW的功率吸收，通過主從并聯和均流功能，可將功率擴展至105kW或以上。IT8300系列可以自動檢測電網狀態、累計并網電量、提供孤島保護功能，電池測試功能、動態帶載模式以及LIST功能。內置LAN/USB/RS232/RS485/CAN通信接口，特別適用于大功率電源、蓄電池、光伏電池、電動汽車、儲能系統等測試領域。

已停產，替代產品IT8000系列回饋式直流電子負載

http://69tz.cn/pro_50010063.html

產品特點

♦ 電壓范圍：80V

♦ 單機輸入電流高達3570A

♦ 單機輸入功率高達73.5kW

♦ 主從并聯，主動均流，可擴展至105kW或以上^*1

♦ 能量回收效率可近95%^*3

♦ 3U體積高功率密度可達10.5kW

♦ 并網電量累計功能

♦ 電網狀態自動檢測，實現可靠并網功能、孤島保護功能；

♦ 四種放電工作模式：CC/CV/CR/CP

♦ 動態帶載模式

♦ 電池測試功能、自動測試功能，短路功能測試

♦ 可測量顯示多項參數：Vdc、Idc、Pdc、Vac、Pac、Fac、Wac

♦ 具有預充電功能，防止直流加載電流過沖

♦ 多種保護功能：OVP/OCP/OPP/OTP和電網故障保護、故障存儲；

♦ 標配LAN/USB/RS232/RS485/CAN通信接口，支持SCPI協議

*1 更大功率需求請咨詢ITECH

*3 回饋的電能是為廠內電能再利用，非公共電網

產品功能與優勢

應用范圍

♦ 各種電池（鉛蓄電池、鋰電池、動力電池組、儲能電池）的放電測試
♦ 自然能源（太陽能電池陣列、風能發電）的虛擬負載的測試
♦ AC/DC、DC/DC轉換器的老化壽命測試
♦ 汽車高壓（如36V、42V）電動機、保險絲、繼電器的老化測試和小型電機的測試
♦ 自帶大容量電池的機械系統（如無人搬運車、護理電動椅等）的安全性測試
♦ 大型直流電源如地面電源的測試
♦ 燃料電池或電池堆的評價測試
♦ 電力電子設備的檢測與老化

能量回收效率可近95%
IT8300系列能量回饋式直流電子負載不同于能量消耗型的普通電子負載，其最主要的特點是提供能量回收功能，可以回收電能然后廠內直接利用，而非以熱能的形式消耗掉。其轉換效率可接近95%，不但大大降低了用戶的用電成本，同時也避免使用空調或昂貴的制冷系統，減少噪音。

電量累積，節能效果一目了然

IT8300系列利用電力電子變換技術在完成測試功率實驗的前提下，將被測電源的輸出能量循環再生利用。通過內部高速電壓、電流的采樣，用戶可以在儀器面板中直接查看當前的電能參數，包括每相的電壓、頻率和功率。還可以查看總功率、當前回饋總電量和歷史回饋總電量，節能效果一目了然。斷電重新開機后，IT8300系列可在上一次關機前的電量基礎上繼續累積。

高功率密度

普通的能耗性電子負載不僅耗能耗電，本身的體積和重量也非常大。10kW的能耗型負載體積至少要12U，不但搬運困難，成本較高。IT8300系列采用高功率密度設計，3U體積內可提供高達10.5kW的功率吸收。同樣的輸出功率，體積減少了76.9%。

動態測試功能
IT8300系列在 CC 模式下可以進行動態測試功能，根據設定規則使電子負載在兩種設定參數間切換，用來測試電源的動態特性，查看電源在拉載電流階躍變化時自身穩定的能力。動態測試模式可分為連續模式，脈沖模式及翻轉模式。

List功能

IT8300系列的List 模式可以準確高速的完成復雜的任意電流變化模式，并且與內部或者外部信號同步，完成多準位帶載的測試，幫客戶大大的節約成本。通過編輯每一步的步值、脈寬和斜率，可以生成多種復雜序列，讓用戶完成各種帶載波形的測試。并且在CC模式下，IT8300系列可設定上升、下降沿速度。
